一、概述

风电场EMS系统布置于风场监控室内，由风机监控系统、风电场功率管理系统（能量管理系统）、第三方接口系统组成。其主要包括风机监控、数据采集、数据存储、数据查询、数据呈现、Web发布、风机管理、风场调度、安全审计等功能。风电场EMS系统是风电场远程控制系统的组成部分，风电场远程控制系统由网络通讯系统、风电场监控运维平台系统组成。

二、总体原则

(1)系统采用先进的概念、技术、方法、设备，既可靠成熟，又能反映当今国际先进水平，并具有发展潜力。系统整体技术性能应达到目前国内风电场EMS系统建设的先进水平，并在一定时期内保持其先进性。

(2)安全性：采用完整的安全架构，避免出现安全真空。

(3)系统软件和硬件的选取应遵循开放系统规范，支持多种国际标准协议，包括采用具有开放的操作系统、数据库、应用程序、开发工具、接口协议等。

(4)系统能每天正常工作24小时，每年运转365天，所有设备具有高度的可靠性和优良的性能。

(5)系统管理员能够对系统进行维护管理，并且在进行维护维修的时候，不影响系统的整体业务运行。同时记录系统的各种文档必须完整、准确，前后一致，将物理连接的准确性真实的记录在相应的各种文档中。各种文档除本身记录准确外，还必须保证相互之间逻辑上一致。方便移交后用户维护的工作。

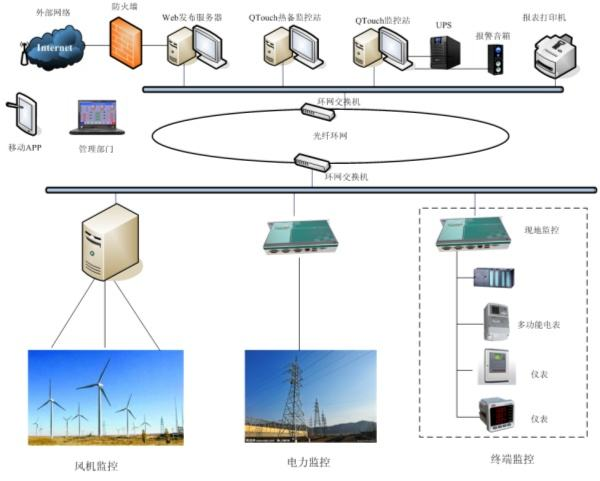

三、系统网络结构

EMS 工作站（或服务器）是整个系统的核心，EMS应用层通过与PCS的交互实现有功功率控制、无功功率控制、功能，可以满足绝大多数的功能需求，EMS 服务器采用双机热备冗余形式，操作系统采用国产 Unix 或 Linux 安全操作系 统，确保涉网系统数据安全。设备形式采用机架式安装，配套服务器柜安装于设备集装箱。

四、特点

（1）风电场EMS主要用于采集风电场风机，SVG和升压站等设备的实时数据，实现对风电场整体有功功率和无功功率输出控制功能；

（2）高效的图形组态、模板管理、数据库管理、算法配置等工具。简单易用，能大大缩短工程实施的周期；

（3）支持C/S结构，支持多任务、多用户前后台实时处理；

（4）系统具备跨平台运行特性，可运行在windows、linux、国产操作系统平台；

五、功能

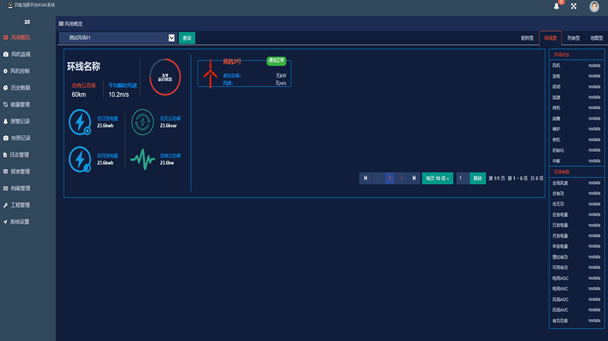

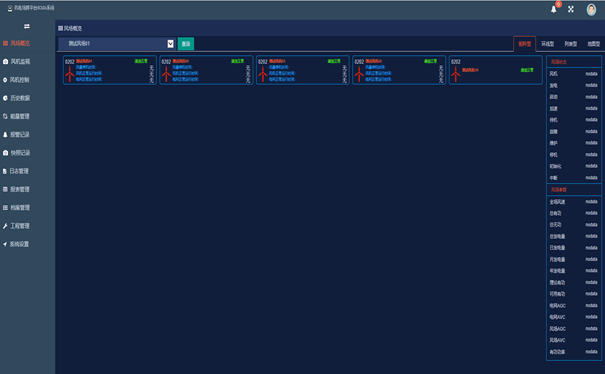

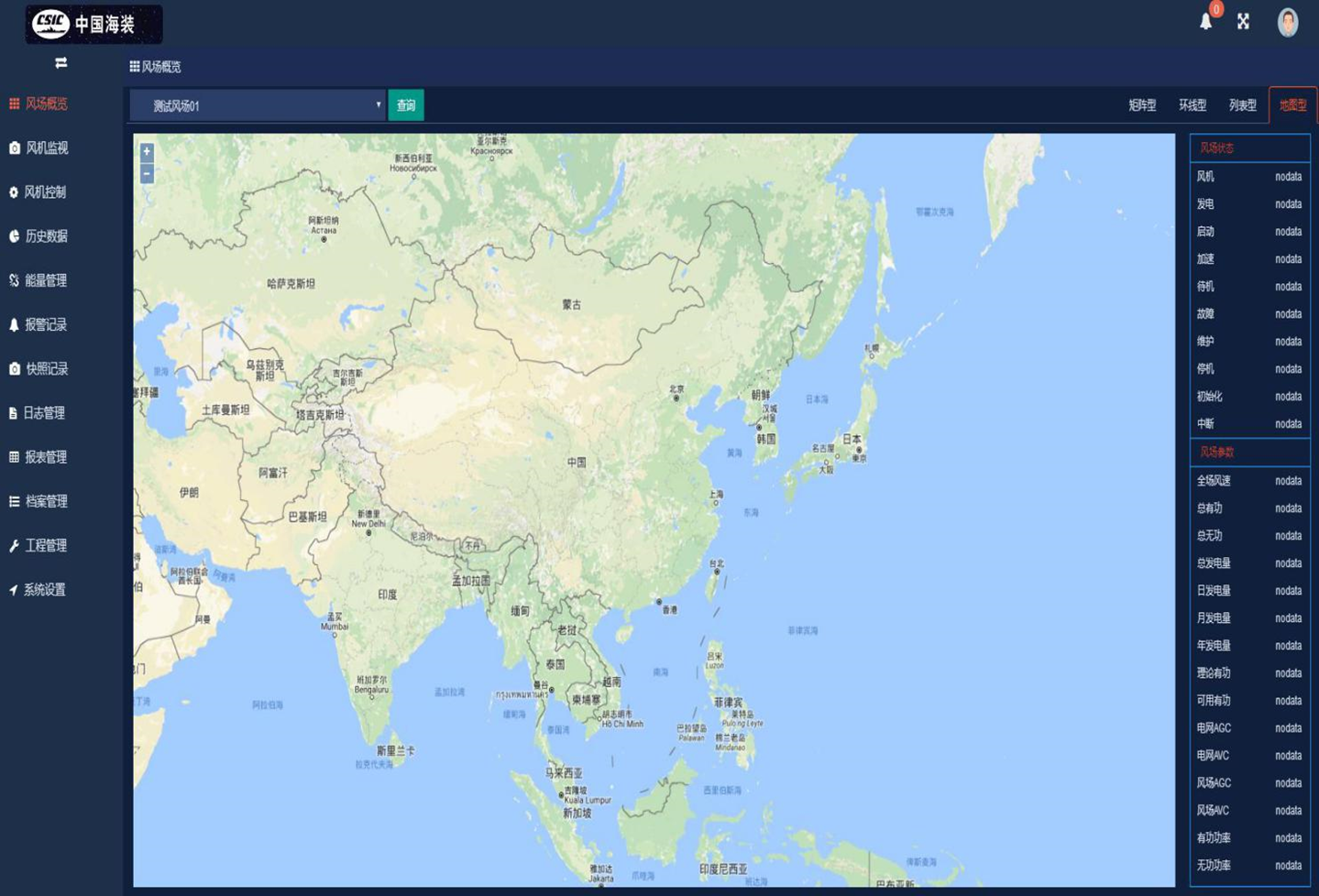

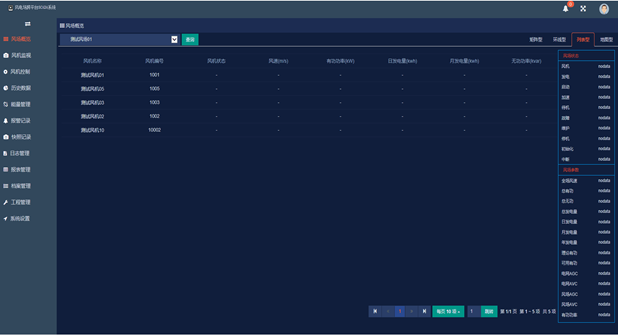

5.1 风场概览

可以通过矩阵型、环线型、列表型、地图行四种模式查看整个风场的运行状态：

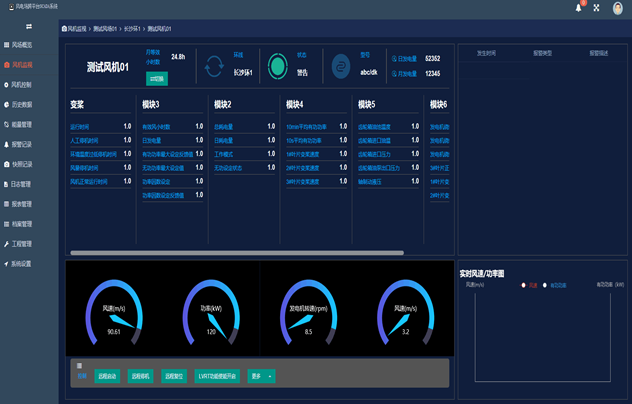

5.2 风机监视

可以查看单个风机运行的详细信息，并可对风机进行控制操作：

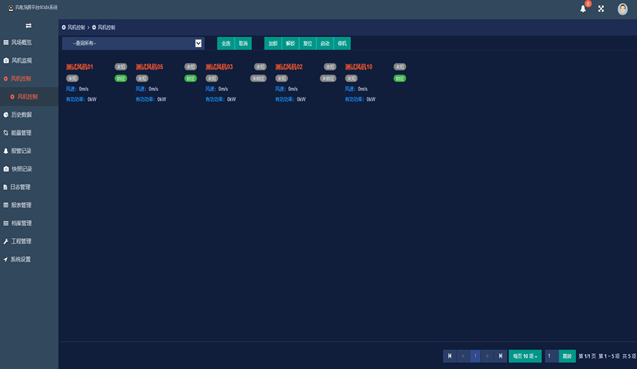

5.3 风机控制

可以进行整个风场、单个环线、单个风机、多个风机集中模式的控制操作：

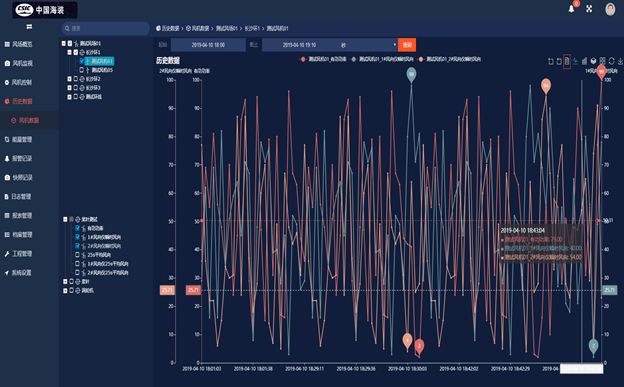

5.4 历史数据

可查看时间段内风机运行的状态曲线：

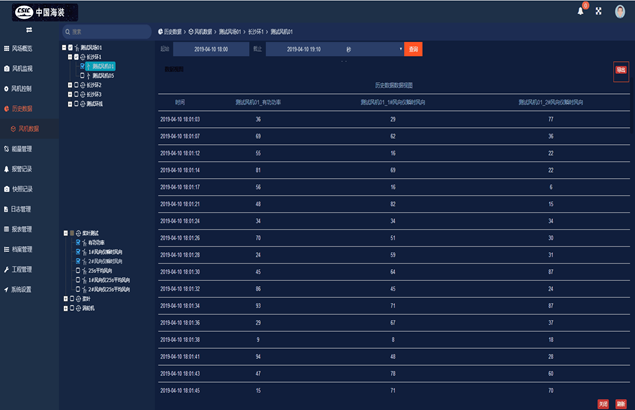

5.5 风机数据

可查看时间段内风机运行的采集数据：

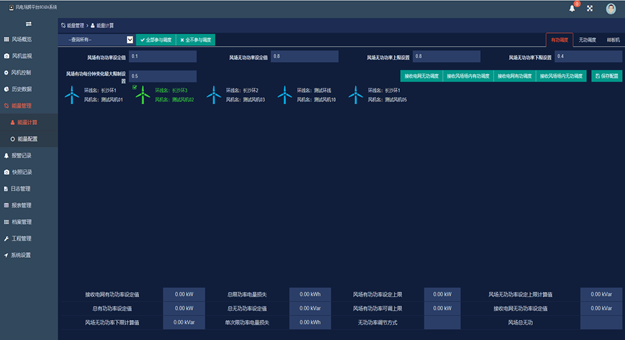

5.6 能量管理

接收由电网中调或者风电场管理者发出的调度指令，并按照系统事先制定的控制策略，将功率调节指令合理地分配给风电场每台风电机组：

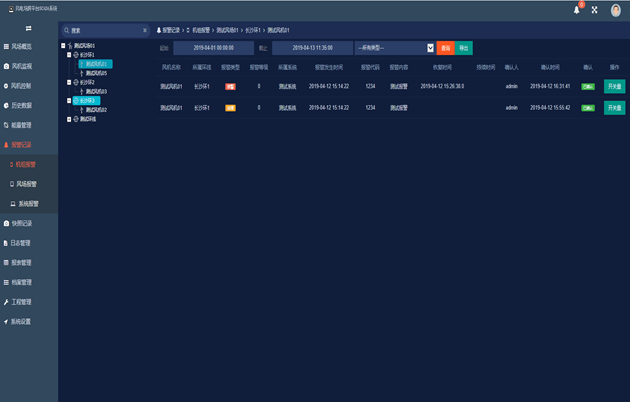

5.7 报警记录

可以查看风机、整个风场、系统的报警记录：

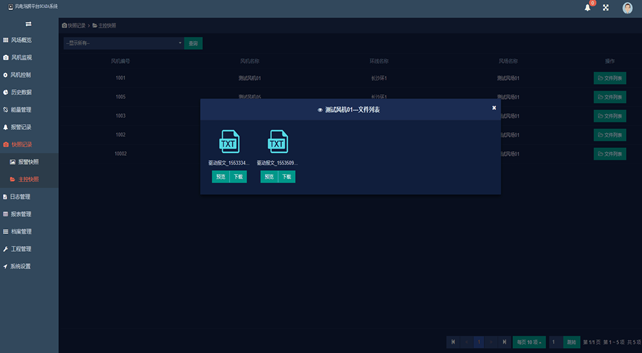

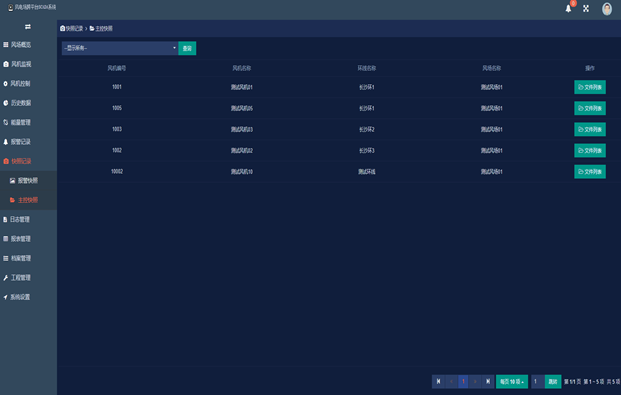

5.8 快照记录

可查看报警前后5分钟的详细运行数据：

5.9 日志管理

可查看系统日志、风机运行和控制日志：

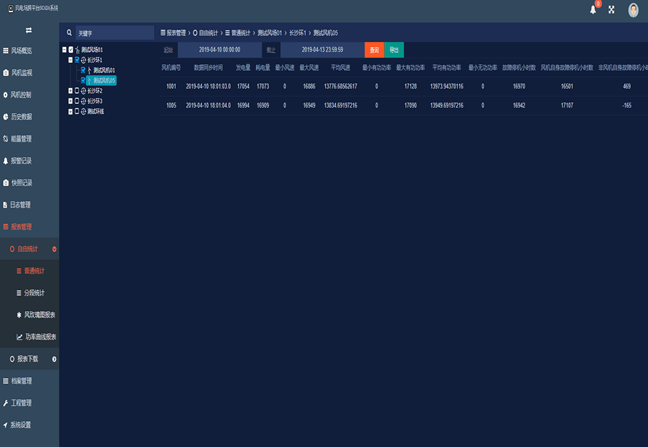

5.10 报表管理

可进行自由统计查询和报表导出查询：

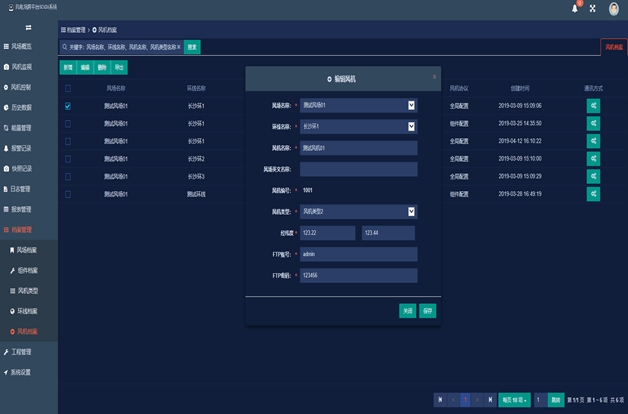

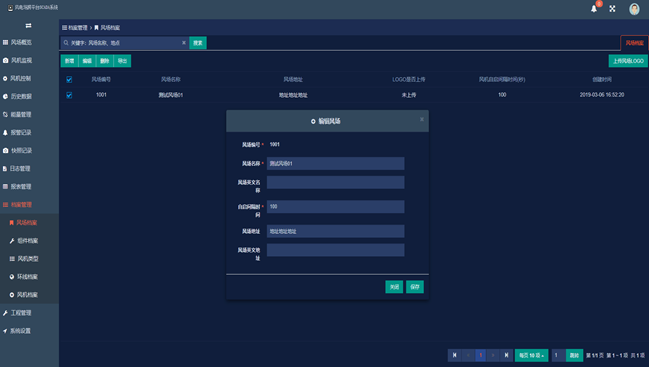

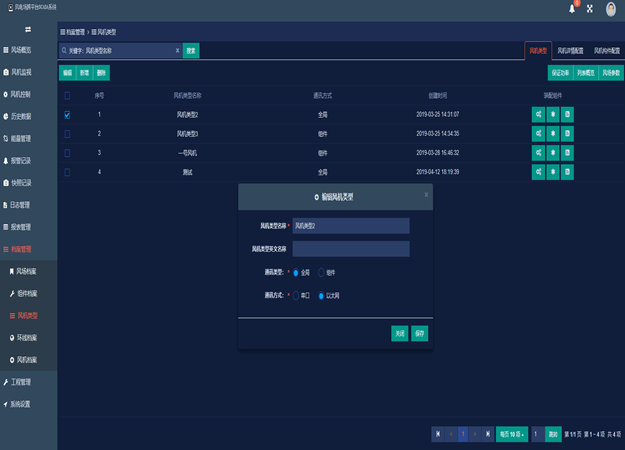

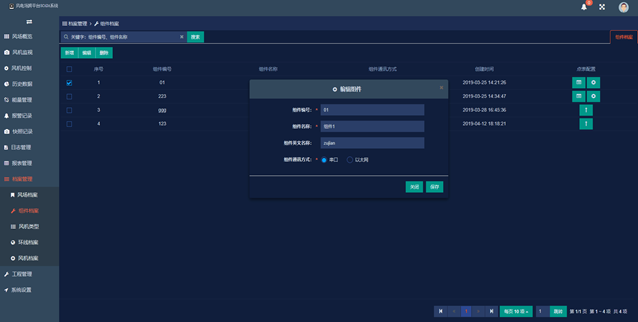

5.11 档案管理

整个风场的初始化配置，包括风场信息、组建信息、风机类型信息、环线配置信息、风机配置信息：

5.12 工程管理

可以查看风机的通信状态：

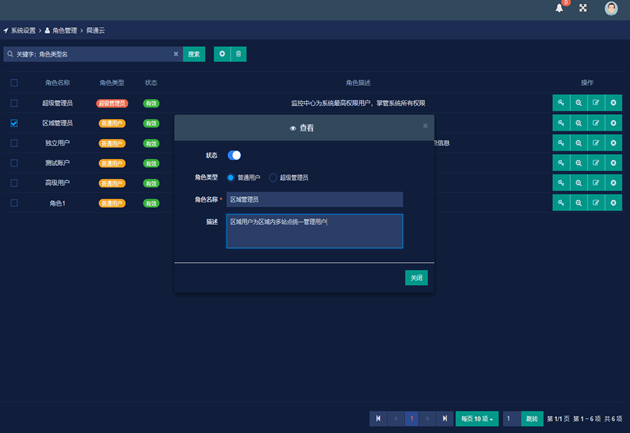

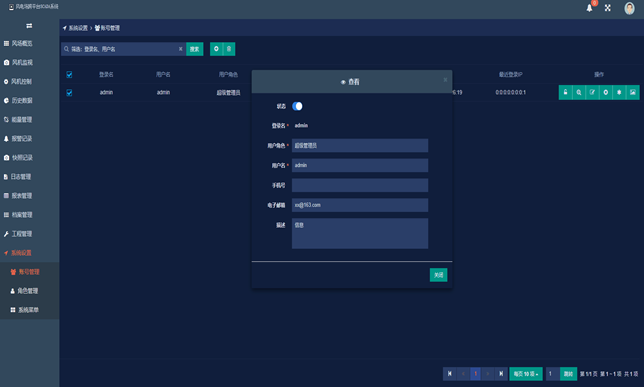

5.13 系统设置

可进行账号管理、角色管理、系统菜单设置：

5.14 总结

ST865风电场EMS系统具有统一的监控系统及数据平台，运行人员只需要通过一套系统就能完成对整个风场的监控；系统综合了各智能系统的数据，所有场级的统计报表都自动完成；独有技术能获取大量风机底层数据，深切了解风机的所有状态，利于精细化运维；可向其它系统提供整个风场的高质量数据。该系统满足监控风机数量不低于300台，且适用于不同机组混装、不同组件混装，可在一套监控软件上实现不低于300机组的监控，但允许服务器软件实现分布式布置，可配置多套单台服务器，同时单台可监控机组数量可达到100台（单台监控机组数量可根据具体项目进行数量调整），数据采集、显示刷新频率不高于1秒。
