一、概述

1.1 摘要

湖北某中心医院是某大学的附属医院，占地面积115亩，建筑总面积18万平方米，医疗用房总面积12万平方米。项目含有动力楼、外科楼、门诊楼及附属医院。采用综合保护装置、多功能仪表、变压器温控仪采集配电现场的各种电参量和状态信号。系统采用现场就地组网的方式，组网后通过现场总线、网线、光纤通讯传至后台，通过QTouch-3000电力监控系统实现变电所变配电回路用电的实时监控和管理。

1.2 需求分析

为保证医院用电负荷的统计与分析及对危险源实时监控。需要对项目现场的配电室中进线及出线回路进行电压、电流、功率等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改。

二、系统介绍

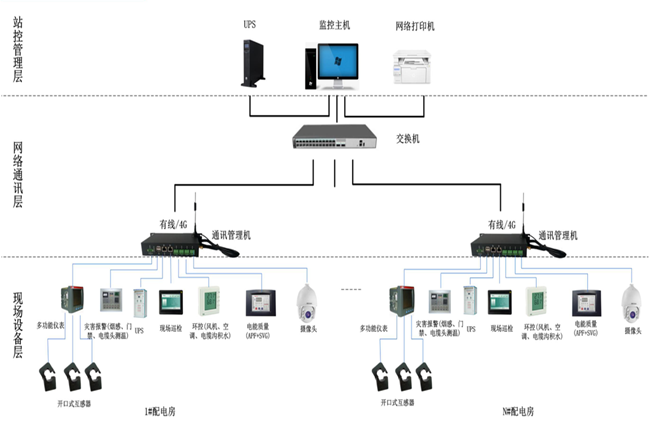

2.1 系统结构图

现场设备层主要的设备为：多功能电力仪表、微机保护装置。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场屏蔽双绞线进行组网通讯，实现数据现场采集。

网络通讯层主要为：通过交换机组建网络，将各个区域的采集设备，通过网络实现数据的传输，常见的有星形网，环网等，链路介质有双绞线和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。

站控管理层：设通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。

2.2 功能页面

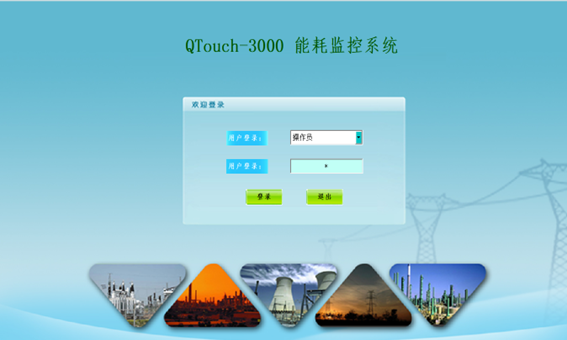

2.2.1 登录页面

用户登录的主界面，只有拥有相应权限的用户，输入正确密码才能登入系统。

2.2.2 系统主页面

系统主界面左边为导航栏，分一级导航和二级导航，页眉为项目名称信息，显示系统时间，当前用户等信息。

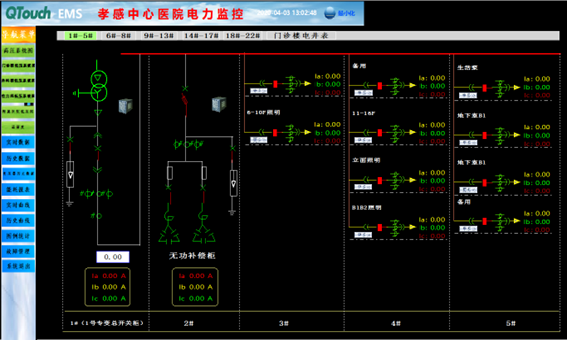

2.2.3 主接线图

主接线图二级菜单，按区域划分为多个子项，单击任一子项，进入子项的系统主接线图。系统主接线根据系统设计图纸，还原系统结构，并将实时信息进行显示，点击任一显示项，可以进入仪器仪表的详细实时信息。

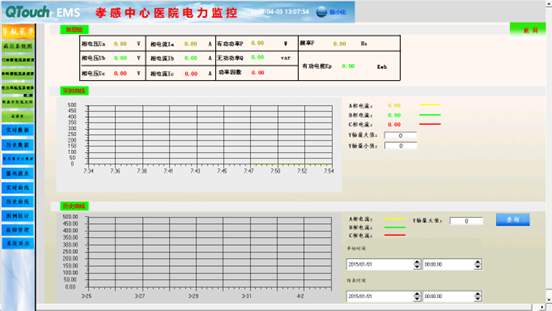

2.2.4 电表监测

点击电表后可查看实时数据及曲线变化。

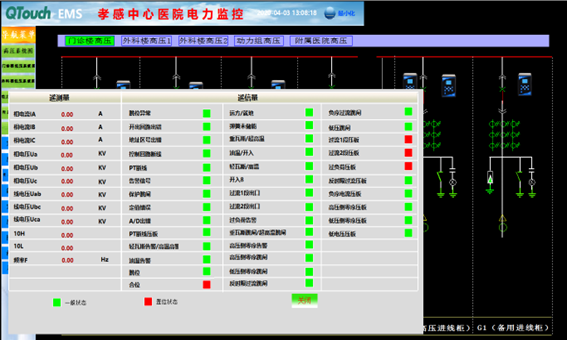

2.2.5 实时状态

点击综合保护装置后显示实时数据及开关运行状态。

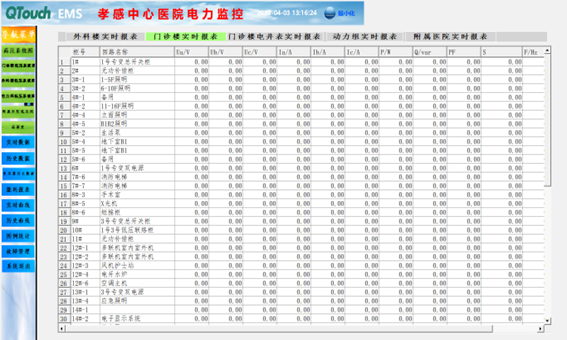

2.2.6 实时数据

可显示系统设备的实时监测信息。

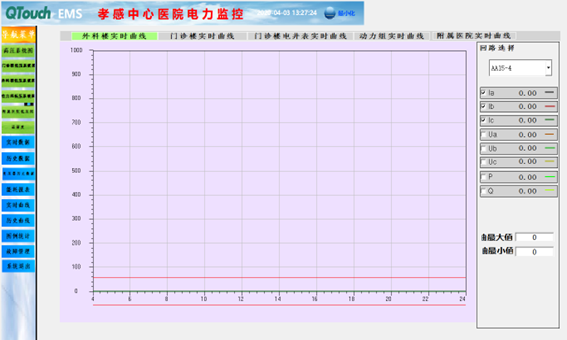

2.2.7 实时曲线

可查看按区域划分子项，点击进入之后，勾选需要显示的对象，一般为电流、电压、功率、温度等，即可显示所选对象的实时曲线。

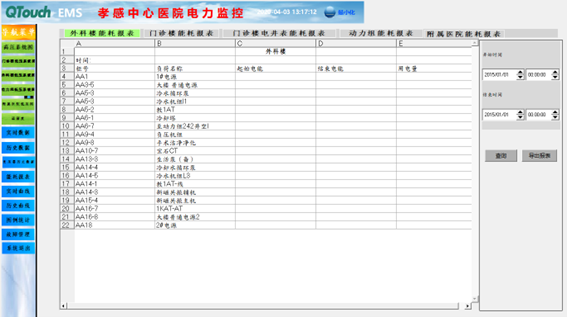

2.2.8 能耗报表

此报表主要为具有计量功能的仪表实现按时间段、年、月、日等方案进行计量统计，减轻人为抄表的工作量，具有统计准确，实时操作，并可以导出为excel表，作为收费依据，也作为节能量化指标。

2.2.9 系统退出

点击系统退出，则可以退出真正运行的监控系统，也可以设置退出权限，只有拥有权限的用户才可以安全退出系统，否则不允许系统退出。

三、系统优势

在当今配电设施的应用中，变电所的配电安全性至关重要，QTouch-3000电力监控系统在某医院上的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为解决用电问题提供了真实可靠的依据。
