一、概述

为掌握我市建筑能耗的实际状况，加强能源领域的宏观管理和科学决策，促进建筑节能的发展，武汉市发改委建立了武汉市国家机关办公建筑和大型公共建筑能耗统计实施细则，武汉加多宝饮料有限公司积极响应该细则要求，在其厂区高低压配电室加装了51块多功能电力仪表，监控室部署能源管理云平台系统检测厂区关键设备用电量，并严格遵照市平台上传要求，上传关键设备用电参数到市能耗管理系统。

武汉舜通智能公司为加多宝公司提供了具有成熟化、模块化的能耗管理云平台和宽温、低功耗嵌入式linux操作系统能耗数据采集器以xml格式稳定上传至市平台。武汉舜通智能能源管理云平台易于实施和扩展，易于根据客户的需求定制化调整，并具有很强的性价比。

二、能耗系统功能及效果

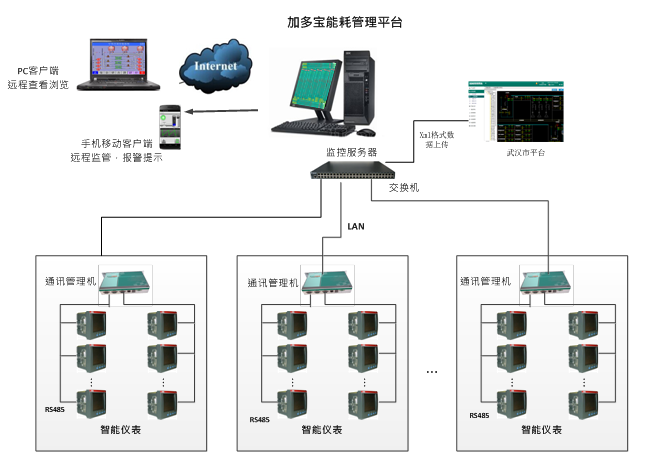

2.1 系统结构拓扑图

系统分为四层，第一层为设备层，包含：电力仪器仪表等。

第二层为采集层，通过前置通信管理机，将本区域的设备通过通信接口和协议进行数据的采集和传输，通过标准的以太网接口向上一层传输数据。

第三层为传输层，通过交换机组建网络，将各个区域的采集设备，通过网络实现数据的传输，常见的有星形网，环网等，链路介质有双绞线和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。

第四层为展示层，通过能源管理云平台软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。

2.2 功能组成

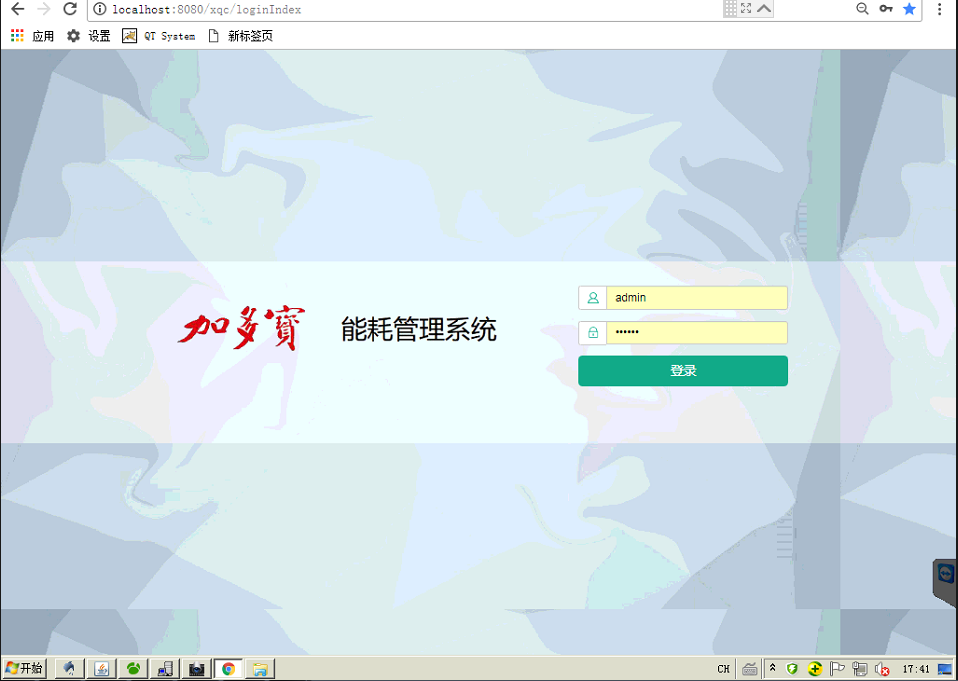

2.2.1 登录页面

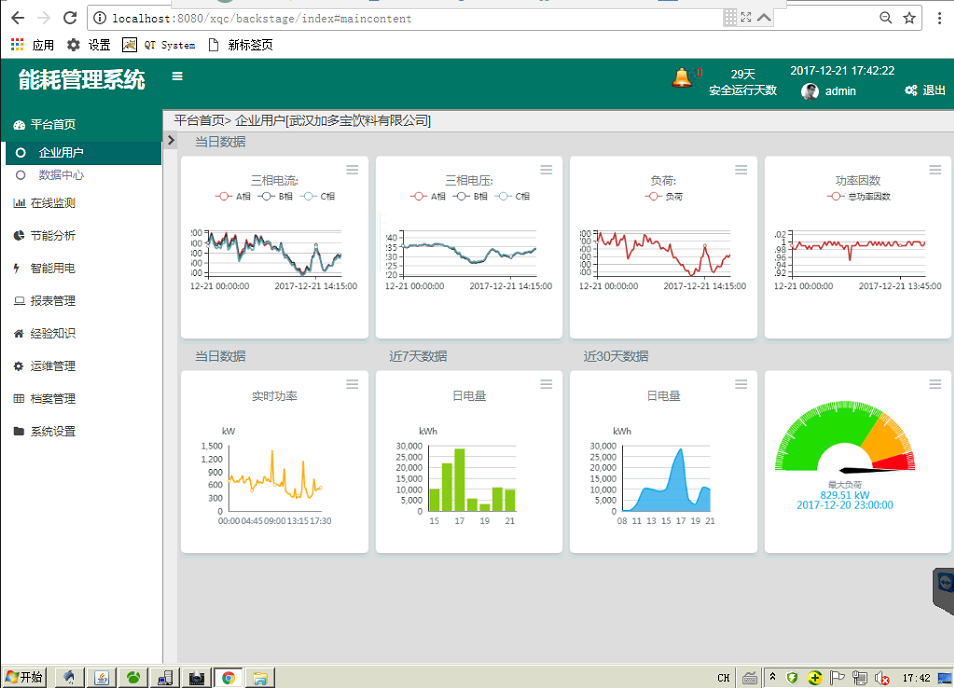

2.2.2 系统首页

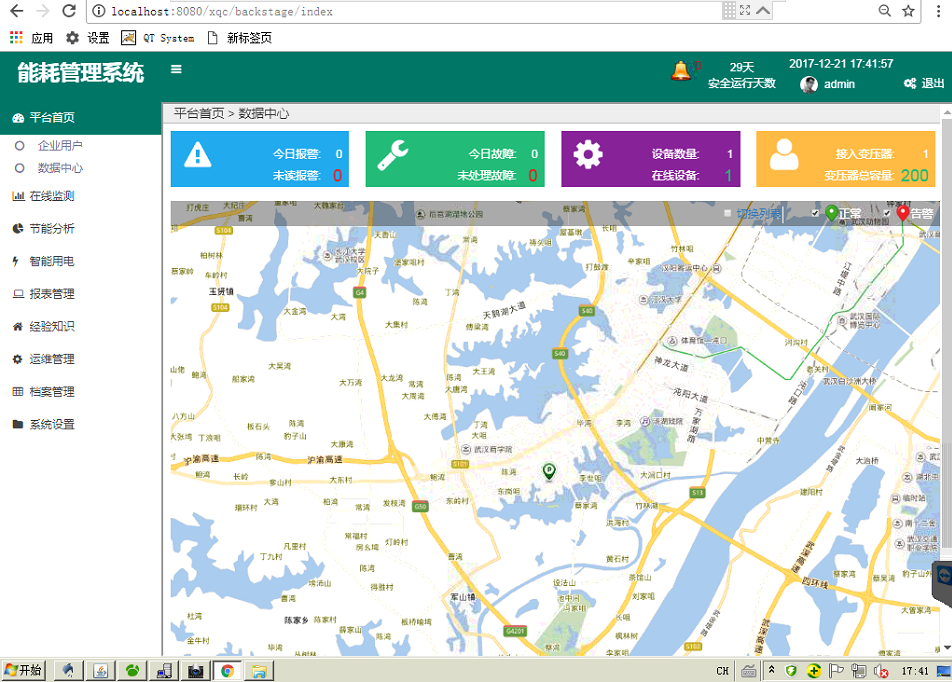

主要查看整个平台的报警，故障，接入设备，接入厂家的宏观数据。接入站点在地图上的分配位置等。

2.2.3 在线监测

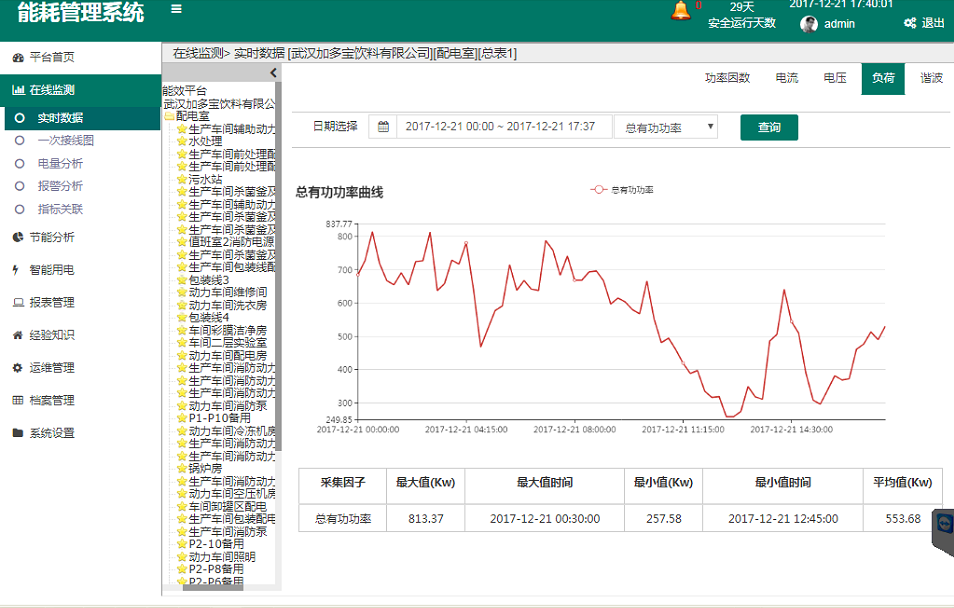

在线监测页面，主要检测站点的实时数据，包括电压，电流，功率，电能等数据。显示该站点的一次图状态。

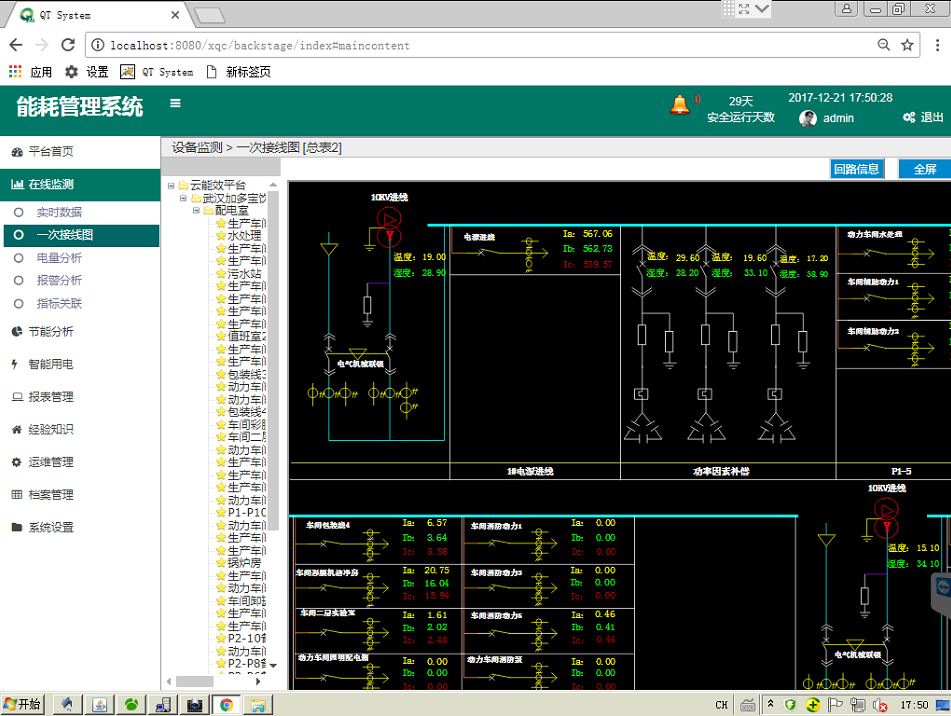

SVG一次图显示现场一次接线图。

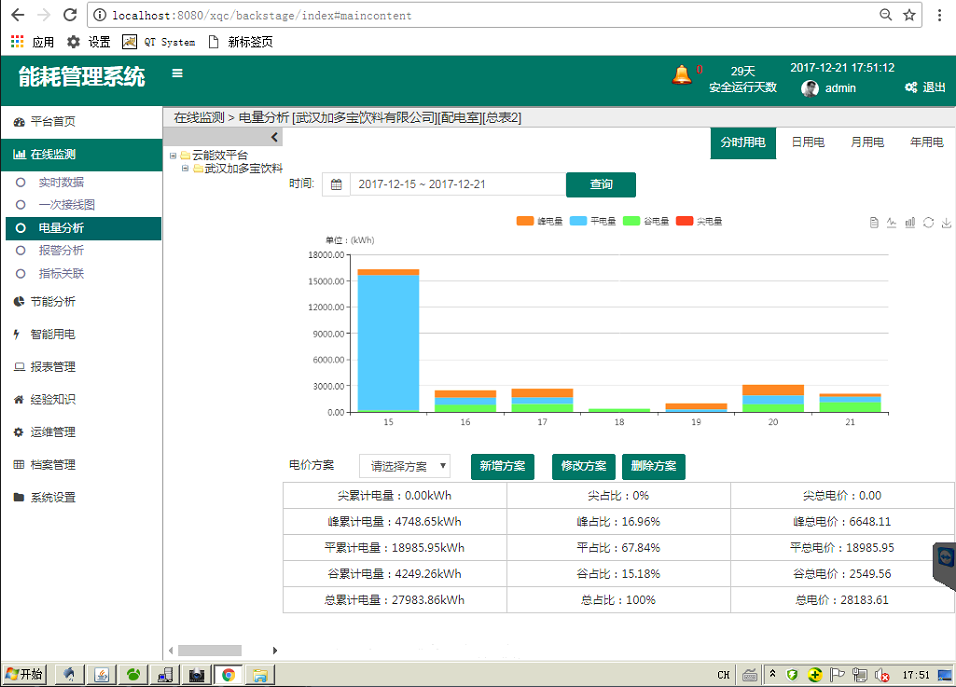

电量分析页面中分时用电，按设定的分时计费方案，显示选中回路分时段用电量占比，并计算分时电费。

2.2.4 节能分析

节能分析，对用户的电能分析，得到节能分析结果。

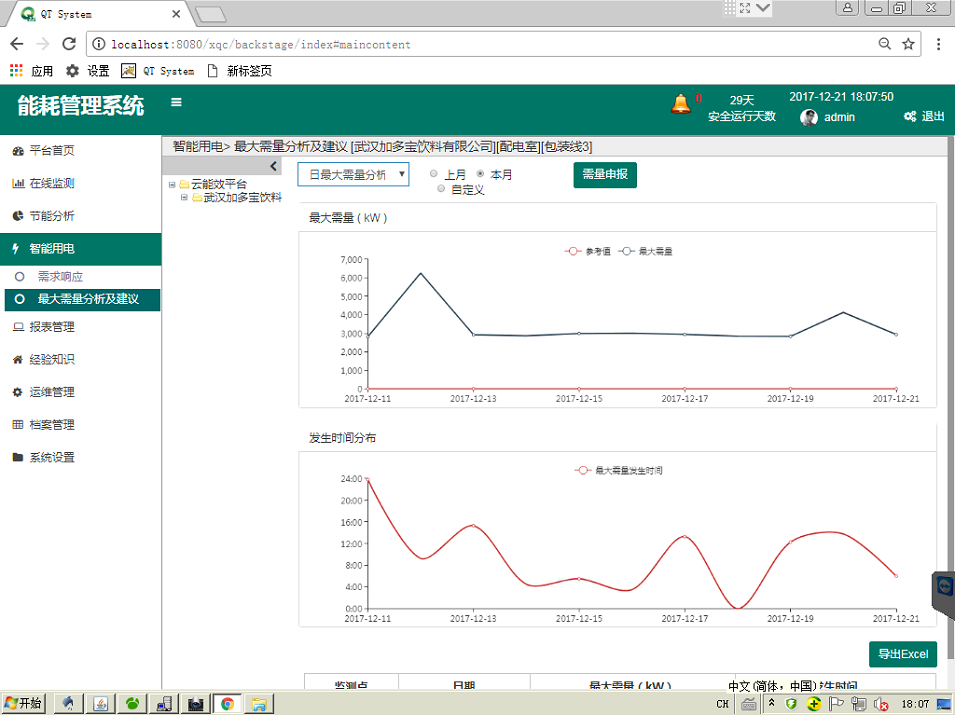

2.2.5 智能用电

智能用电，通过监测点对比，能效排名，电能质量的分析，得出智能用电的结果。

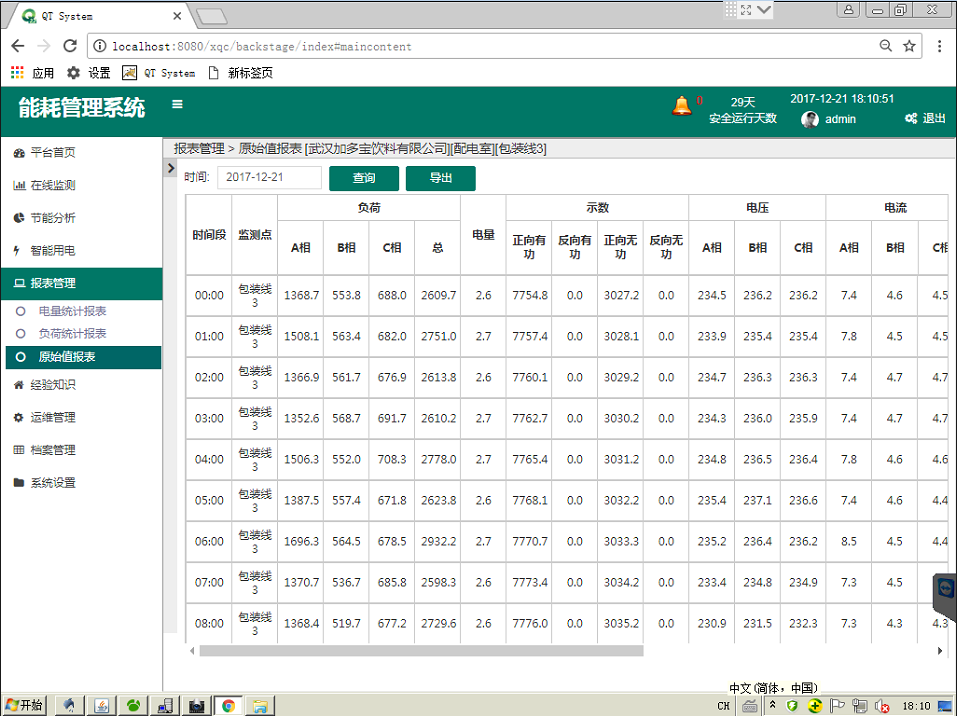

2.2.6 报表管理

报表管理，数据报表分析和导出。报表包含：电量统计报表，负荷统计报表，原始值报表等。
