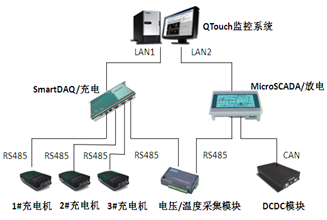

一、系统拓扑图

二、电池充放电管理系统主要功能

电池充放电管理系统由1个上位控制PC主控制器、9个模块控制器(一个充电机有3个模块控制器)、126个并充控制器(8x14路并充控制器+1x114路的备用并充控制器)及1台独立的放电设备组成。

聚合物锂离子电池充放电管理设备是为该聚合物锂离子电池组进行充、放电及循环保养的专用设备。

充放电管理设备能够对1组锂离子电池组进行充电和放电管理，电池组由112个聚合物锂离子单元电池构成，电池连接方式为串联。

三、充电管理系统功能特点

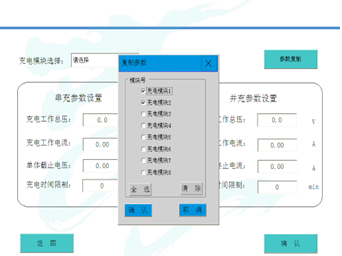

QTouch监控系统可对112个单元电池的充电过程进行管理，包括：记录和显示充电过程参数，曲线（电压、电流、容量和温度等）和故障，充电参数设置等功能；数据采样巡查周期≤500ms。

QTouch监控系统可对14块备用单元电池的充电过程进行管理，包括：记录和显示充电过程参数、曲线（电压、电流、容量和温度等）和故障，充电参数设置等功能。

充放电管理系统的8个串充模块可对8组，每组14个单元电池进行分组独立充电，而且每个模块的充电电压值可在（DC49.0V~DC58.1V）范围内调节。

四、放电管理系统功能特点

可对4.2V/56个锂离子电池单元进行恒流放电测试，功能齐全、操作简单。

通过面板按键对放电电压、电流进行设置。放点电流及放点终止电压可调。

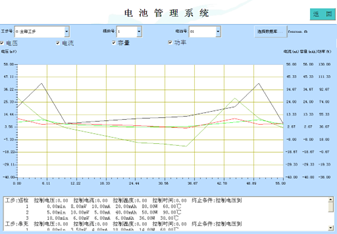

大液晶屏在放电测试过程中、能显示电池组端电压、放电时间。累计放电容量等参数。并能显示最高与最低电压的电芯位置及准确电压值。记录测试全过程的所有参数，能实时扫描、采集电池组的总电压、放电电流、温度，实时显示并记录以上参数曲线。

保护功能，在电池组放电过程中，随时监测电池组的总电压、放出容量、放电时间，超出系统设定值，系统报警及停止工作等。
