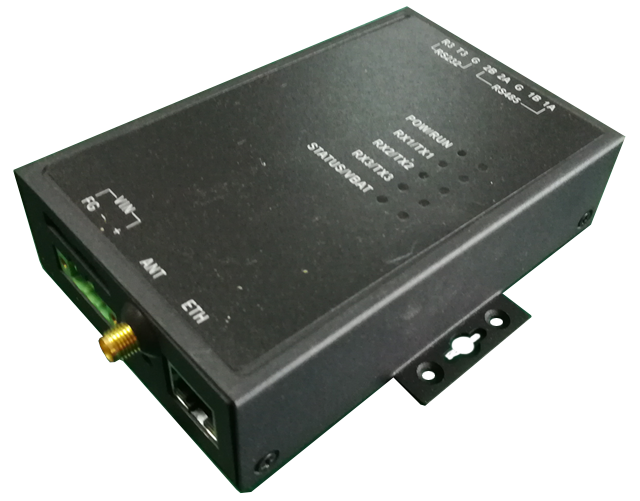

QT240G是一款基于精简指令集(RISC)架构高性能的32位MPU的嵌入式计算机。该CPU是以ARM9为核心的系统级单芯片,最高支持300MHz的频 率。系统提供RS485/RS232通讯,有线网络通讯,全网通4G通讯,具有体积小、功耗低、效率高等特点,适用于电力集中器、通讯管理、工业控制、网关等场合。

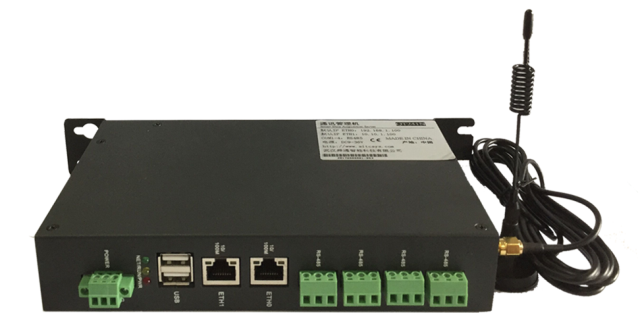

QT241G是一款基于TI AM3352单核ARM Cortex A8 1GHZ主频的嵌入式计算机。系统提供RS485通讯,有线网络通讯,全网通4G通讯,具有体积小、功耗低、 效率高等特点,适用于电力集中器、通讯管理、工业控制、网关等场合。

QT243G是一款基于TI AM3352单核ARM Cortex A8 1GHZ主频的嵌入式计算机。系统提供RS485通讯,有线网络通讯,全网通4G通讯,具有体积小、功耗低、 效率高等特点,适用于电力集中器、通讯管理、工业控制、网关等场合。

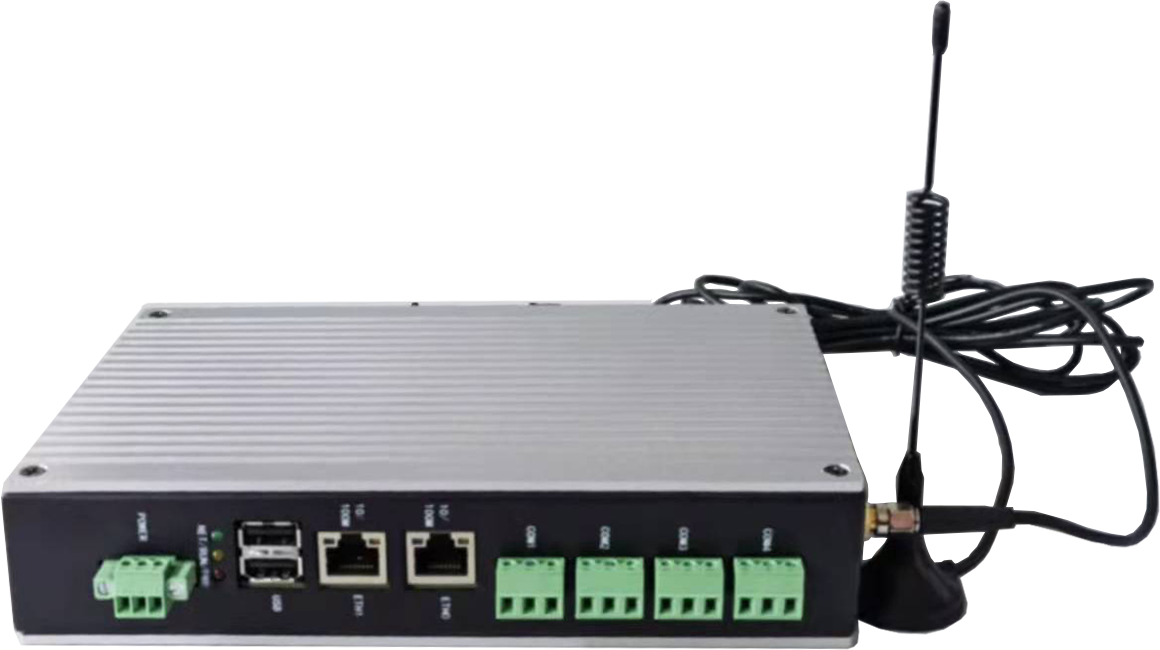

QT281G是一款基于瑞芯微RK3568四核A55 1.8GHZ主频的嵌入式计算机。系统提供4路RS485通讯,带国网加密芯片的VPN网络通道,全网通4G/5G通道,2路以太网通道,具有体积小、功耗低、效率高等特点。

该产品在调度运行方面,通过“光伏逆变器~光伏采集器~智能多合一AGC终端~多元协同管控系统”实现对整县光伏项目功率的分钟级调节。调节方式包括跟踪曲线、执行阈值两类,调节精度可达瓦级。开发企业 投资建设的分布式光伏电站在并网开关处安装的多合一AGC装置,信息通过5G通信专网直传多元协同管控系统,满足“可观可测可调可控”功能要求。。

优势

QT240G
  • 专为 M2M 和 IoT 应用而设计的 LTE Cat 4 无线模块
  • 各网络制式全面覆盖
  • 内置QTOUCH软件
  • 符合Q/GDW376.1-2013《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》
  • 符合国家住建部的《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》,目前已接入湖南、江苏、无锡、武汉、上海、厦门等省市住建厅能耗平台
  • 支持内蒙古、河北、佛山、山西等省电力需求侧平台
  • 广泛应用于电力运维/智慧能源服务/智慧安全用电管理/物业综合计费/污染治理设施配电监管平台
  • 可接入腾讯微瓴、华为、阿里等互联网企业大型公有物联网云平台,助建泛在电力物联网、能源互联网
  • 支持MQTT、IEC104、环保212、武汉舜通云平台、ModbusTCP协议等
  • 支持通过FTP客户端上传csv文件
  • 支持NAT上网、VPN IPsec功能
  • 4个RS485接口,2个以太网接口
  • 支持4G无线转发
  • 支持失电告警和网关定位功能
QT241G
  • 专为 M2M 和 IoT 应用而设计的 LTE Cat 4 无线模块
  • 各网络制式全面覆盖
  • 内置QTOUCH软件
  • 符合Q/GDW376.1-2013《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》
  • 符合国家住建部的《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》,目前已接入湖南、江苏、无锡、武汉、上海、厦门等省市住建厅能耗平台
  • 支持内蒙古、河北、佛山、山西等省电力需求侧平台
  • 广泛应用于电力运维/智慧能源服务/智慧安全用电管理/物业综合计费/污染治理设施配电监管平台
  • 可接入腾讯微瓴、华为、阿里等互联网企业大型公有物联网云平台,助建泛在电力物联网、能源互联网
  • 支持MQTT、IEC104、环保212、武汉舜通云平台、ModbusTCP协议等
  • 支持通过FTP客户端上传csv文件
  • 支持NAT上网、VPN IPsec功能
  • 2个RS485接口,1个以太网接口
  • 支持4G无线转发
  • 支持失电告警和网关定位功能
QT243G
  • 专为 M2M 和 IoT 应用而设计的 LTE Cat 4 无线模块
  • 各网络制式全面覆盖
  • 内置QTOUCH软件
  • 符合Q/GDW376.1-2013《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》
  • 符合国家住建部的《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》,目前已接入湖南、江苏、无锡、武汉、上海、厦门等省市住建厅能耗平台
  • 支持内蒙古、河北、佛山、山西等省电力需求侧平台
  • 广泛应用于电力运维/智慧能源服务/智慧安全用电管理/物业综合计费/污染治理设施配电监管平台
  • 可接入腾讯微瓴、华为、阿里等互联网企业大型公有物联网云平台,助建泛在电力物联网、能源互联网
  • 支持MQTT、IEC104、环保212、武汉舜通云平台、ModbusTCP协议等
  • 支持通过FTP客户端上传csv文件
  • 支持NAT上网、VPN IPsec功能
  • 8个RS485接口,2个以太网接口
  • 支持4G无线转发
  • 支持失电告警和网关定位功能
QT281G
  • 能够通过加密信道,通过5G VPN通道,接受调度AGC指令,能自动执行AGC对分布式光伏的功率调节指令
  • 终端设备采用多路 485 串口通道和以太网通道采集现场设备信息,支持多路信息共享和高并发采集。可支持至少4096个现场信息点,128个大型用能设备和128个计量表计
  • 终端支持 DL/T 1867、OpenADR、Q/GDW 376.1、IEC 104 等主站接入通迅规范,兼容 Modbus TCP/IP、Modbus RTU、Modbus ASCII、 EtherNet、BACNET-IP、BACNET MS/TP、DL/T 645-97\07 等多种协议采集数据,能以 Modbus TCP/IP、Modbus RTU 协议为第三方现场应用提供实时数据
  • 通过内置大容量硬件存储芯片和优选算法,可将实时采集数据进行集中汇总、记录,为末端应用提供历史数据查询功能
  • 终端能对现场接入设备进行工况和实时监控,可实时计算分析现场设备的运行状态;能根据线网动态自动根据策略进行多模式调节与响应
  • 数据与指令支持国网加密芯片和安全MD5认证传输,交互支持AES 128位传输加密,支持交互信息和数据进行硬件加密和数字安全认证
  • 终端提供本地与远程管理接口,支持远程配置工具进行工程配置、本地、远程维护、工作状态与运行数据监测,可在电力相关标准协议框架下进行远程参数维护和系统更新
  • 终端支持完备的事件日志记录功能,能够记录和导出所有的操作事件、运行日志、交互指令等相关日志信息,以便进行事件的快速捕获与定位,提高相关工作效率

规格

QT240G QT241G QT243G QT281G
CPU NUC972 300MHz ARM Cortex A8 1GHZ ARM Cortex A8 1GHZ 4核A55 1.8GHZ
系统 Linux 3.10 Linux 4.4.12 Linux 4.4.12 Linux 4.19
内存 64MB DDR2 512MB DDR2 512MB DDR2 2GB DDR4
存储 128MB NANDFLASH 512MB NANDFLASH 512MB NANDFLASH 8GB eMMC
串口类型 RS485 RS485 RS485 RS485
串口数 2 4 8 4
接口类型 接线端子 接线端子 接线端子 接线端子
波特率 110bps-460.8Kbps
数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
110bps-460.8Kbps
数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
110bps-460.8Kbps
数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
110bps-460.8Kbps
数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
串口保护 光电隔离,TVS 6.8V 光电隔离,TVS 6.8V 光电隔离,TVS 6.8V 光电隔离,TVS 6.8V
无线 4G全网通 支持FDD LTE:Band 1/3 ,Band 2/4/5/13/17/25(可选);
支持CDMA 1XRTT/EVDO 800/1900MHz;
支持全网(可选):TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE;
支持FDD LTE:Band 1/3 ,Band 2/4/5/13/17/25(可选);
支持CDMA 1XRTT/EVDO 800/1900MHz;
支持全网(可选):TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE;
4G/5G
接口形式 RJ45 RJ45 RJ45 RJ45
接口数 1 2 2 2
速率 10/100M 10/100M 10/100M 1000M
软件协议 内置QTOUCH软件 内置QTOUCH软件 内置QTOUCH软件 内置QTOUCH软件
输入电压 DC9-36V DC9-36V DC9-36V DC12~30V
功耗 小于5W 小于5W 小于5W 小于5W
接线形式 接线端子 接线端子 接线端子 接线端子
工作温度 -40℃-85℃ -40℃-85℃ -40℃-85℃ -40℃-70℃
存储温度 -40℃-85℃ -40℃-85℃ -40℃-85℃ -40℃-70℃
工作湿度 5-95%RH 5-95%RH 5-95%RH 5-95%RH
存储湿度 5-95%RH 5-95%RH 5-95%RH 5-95%RH
尺寸 120*90*30MM(W*D*H) 196*120*38MM(W*D*H) 196*120*38MM(W*D*H) 196*120*38MM(W*D*H)
安装方式 开孔(2孔:106mm) 3.5MM导轨/开孔(4孔:228*22mm) 3.5MM导轨/开孔(4孔:228*22mm) 3.5MM导轨/开孔(4孔:228*22mm)

特色

QT240G
  • 加密:支持PRNG/DES/3DES/AES/SHA/HMAC加密,最高256位加密模式
  • 看门狗:内置WDT,溢出时间小于60秒,支持空闲唤醒和掉电唤醒
  • RTC:高精度实时时钟,内置供电电池
QT241G
  • 加密:支持PRNG/DES/3DES/AES/SHA/HMAC加密,最高256位加密模式
  • 看门狗:内置WDT,溢出时间小于60秒,支持空闲唤醒和掉电唤醒
  • RTC:高精度实时时钟,内置供电电池
QT243G
  • 加密:支持PRNG/DES/3DES/AES/SHA/HMAC加密,最高256位加密模式
  • 看门狗:内置WDT,溢出时间小于60秒,支持空闲唤醒和掉电唤醒
  • RTC:高精度实时时钟,内置供电电池
QT281G
  • 通讯:支持5G全网通
  • 加密:支持PRNG/DES/3DES/AES/SHA/HMAC加密,最高256位加密模式
  • 看门狗:内置WDT,溢出时间小于60秒,支持空闲唤醒和掉电唤醒
  • RTC:高精度实时时钟,内置供电电池
